非固化型防水涂料與卷材相結(jié)合，在施工方法、施工條件、施工時(shí)間等方面都比傳統(tǒng)的卷材防水有很大的優(yōu)勢(shì)。樣可以大大縮短施工時(shí)間，減少施工對(duì)環(huán)境的影響，減少環(huán)境因素的數(shù)量。滲漏造成的施工缺陷，因此，它被廣泛應(yīng)用于現(xiàn)代建筑的屋面和地下室防水。那么，不固化防水涂料與膜的復(fù)合方法應(yīng)該如何施工呢？

施工準(zhǔn)備

（一）基面。立墻基層表面應(yīng)堅(jiān)實(shí)、平整、清潔、干燥。混凝土表面不得有蜂窩、孔洞、凸出的鋼筋頭和模板接頭。如果不符合要求，應(yīng)重新整平。

外墻滲透管固定牢固，基面陰陽角倒角為50×50mm。

（二）現(xiàn)場(chǎng)保管要求。材料應(yīng)輕拿輕放，并按規(guī)范要求存放在現(xiàn)場(chǎng)的適當(dāng)位置。材料應(yīng)避免陽光直射和低溫，可能會(huì)導(dǎo)致非個(gè)人損害的材料。不要將材料分層堆放，避免壓縮和變形。

施工過程。

基層驗(yàn)收→基層處理→涂基層處理劑→熱熔免固化橡膠瀝青防水涂料→非固化橡膠瀝青防水涂料→鋪設(shè)自粘防水卷材→機(jī)械固定卷材→淋巴結(jié)處理→封閉、固定、密封→防水層自檢修補(bǔ)→驗(yàn)收。

基層處理：基層表面應(yīng)牢固、平整、干燥、清潔、無灰塵、無油污，四角應(yīng)做成50mm×50mm斜面或50mm半徑圓角。

基層處理劑的涂抹：將基層處理劑均勻涂抹在合格的基層上。刷前應(yīng)徹底攪拌處理劑。涂刷時(shí)，厚度應(yīng)均勻，底部不得有滲漏或堆積。遵循先高后低、先標(biāo)高后平面的原則。待涂漆基材處理劑干燥后，即可鋪設(shè)自粘膜。

熱熔膠非固化橡膠瀝青防水涂料：施工前應(yīng)將非固化橡膠瀝青防水涂料在加熱罐中以液態(tài)加熱，達(dá)到規(guī)定的熱使用溫度后方可施工。手動(dòng)刮削加熱溫度≥120℃，噴涂溫度≥150℃。

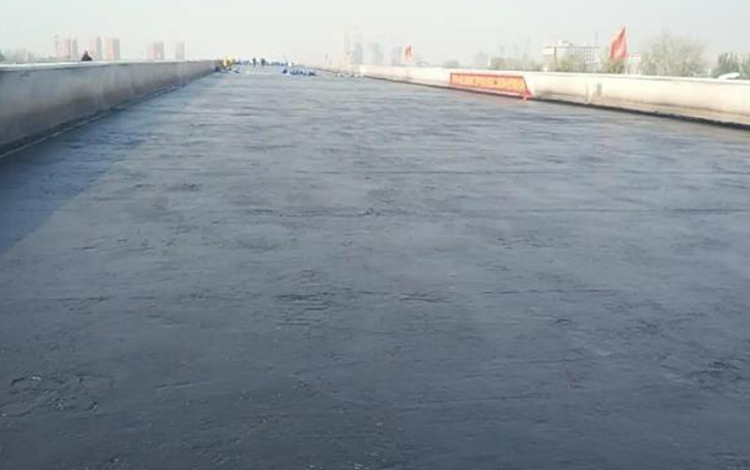

非固化橡膠瀝青防水涂料施工：在基層上均勻刮涂或噴涂加熱槽內(nèi)的非固化橡膠瀝青防水涂料，厚度為1刮完未固化橡膠瀝青防水涂料后，在3分鐘內(nèi)將自粘防水卷材卷起來，然后輕輕刮去卷材表面，排出內(nèi)部空氣。膜與未固化橡膠瀝青防水涂料應(yīng)粘結(jié)牢固。

卷鋪?zhàn)哉撤浪聿模夯鶎油克⒎枪袒鹉z瀝青防水涂料后，立即卷鋪?zhàn)哉撤浪聿?。鋪貼薄膜時(shí)，應(yīng)輕刮薄膜表面，排出內(nèi)部空氣，使薄膜與液體橡膠粘結(jié)牢固。

自粘防水卷材搭接寬度為80mm，較窄部分不小于70mm。重疊的邊緣要用壓輪壓緊。卷材粘貼完畢后，應(yīng)立即用鋼釘或膨脹螺絲固定。固定位置距線圈邊緣10mm，間隔500mm，用線圈覆蓋。
